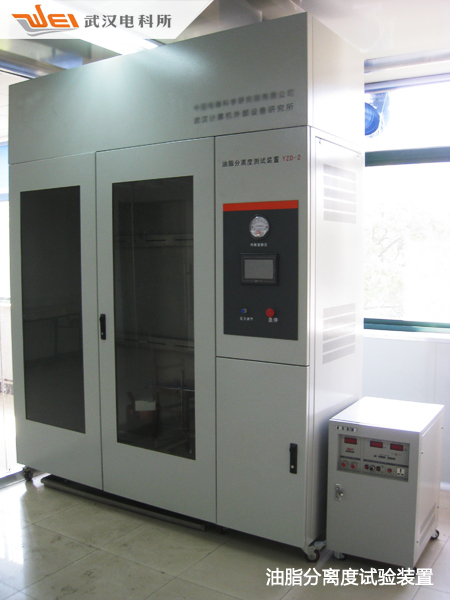

油脂分离度试验装置

发布时间: 2019-06-04 文章来源: 阅读次数:

本装置依据GB/T 17713-2011附录E相关要求,适用于测试吸油烟机的油脂分离度性能。

吸油烟机分离油脂量与油烟气体中所含油脂量之比,即油脂分离度。试验装置为模拟厨房的环境,分别由主箱体、滴液系统、温控系统、独立过滤器和辅助风机组成。其中主箱体由均衡室和油烟发生室上下两部分组成。设备采用不锈钢制造,外形美观大方,内部布置合理。主要测控仪表阀门采用进口产品。PLC+触摸屏人机交互界面操作简便、全触控操作,可自动设定试验条件,试验过程由程控器自动控制运行,PLC内部程式可以根据测试数据自动计算测试结果。



1. 用    途:主要用于吸油烟机油脂分离度试验。

2. 设计依据:GB_17713-2011《吸油烟机》;

3. 测试原理:GB_17713-2011附录E相关要求;

4.  测试机型和规格:

机型:顶出风吸油烟机;

    吸油烟机规格(mm):1200L)×650W)×700H)以内

5. 试验用油:20℃时粘度为70mm2/s±10 mm2/s 的玉米油。

6. 样机电源:AC 110300V50Hz,容量 1kW

7. 测试工位:单工位。

8. 温控精度:距锅底边40mm 处的温度始终保持在 290℃±10℃。

9. 滴液速度:全部液体需在 30min±15s 内匀速滴完。

10. 测量参数:吸油烟机油脂分离度。

11.控制参数:自动测试状态各工作流程符合标准要求。

12.电源容量:AC 220V3kVA/50Hz

13.外形尺寸(长×宽×高):约2100×700×2650(具体尺寸以实物为准)
